Renders

Realización de renders en 3DS MAX a través de modelos rvt, con materiales VRay.










jueves, 12 de mayo de 2016

Convertir los Hatch en Patrones de superficie para REVIT

Les dejo un link de un google doc donde se explica como pasar los hatches de Autocad a Patrones de superficie.
Vale aclarar que tanto en el caso de Autocad como de Revit los archivos de estos patrones tienen la extensión .pat
aquí el link:   https://docs.google.com/document/d/12bYVlQKSgKCfvl0KeuffIDkuY91MEZ9v990lJRsyvvc/edit?hl=en

La autoría la desconozco pero desde ya gracias por este documento.

martes, 3 de mayo de 2016

BARANDILLAS EN EL REVIT 2017

BARANDILLAS 2017

No las he probado aún pero veo que tienen muchas mejoras. Aunque aún no veo que se mejore el tema de diseño.

Les dejo el video de como se alojan ahora las barandillas en muros curvos, y suelos inclinados. Algo muy interesante sobre todo para hacer rampas con suelos y no con el comando rampa que ya todos sabemos que no es de mucha utilidad.

Les dejo el link de mi post anterior llamado Barandillas Imposibles donde trato el problema de diseño de esta categoría.
BARANDILLAS IMPOSIBLES
Bueno espero que lo disfruten y comenten si ya lo usaron.

saludos.

viernes, 29 de abril de 2016

Defecto en visualización de familias en leyenda

Posteo esto que me sucedió y que me estaba volviendo loco, literalmente.
Haciendo una planilla de carpinterías ( como se pueda en revit ) me encontré que cuando quiero poner una ventana y documentarla me sale este rectángulo.
 Añado un recorte de mi planilla de carpinterías. Es un bloque de título editado y los títulos de cada carpintería son títulos de vista también editados.
La cuestión es que ese dichoso rectángulo no pertenece a la flia. La abrí para ver si podía editar "eso" y nada. No lo encontré.
Ahora la solución:

El parámetro llamado Host Length es el que regula el ancho de dichoso rectángulo. Si lo pongo del largo de mi ventana, el rectángulo queda rodeandolo y no molesta. Vean!! de hecho lo hice un poco mas largo y me muestra un pedazo de muro.



Eso es todo por este post. Espero que les haya servido mi experiencia. Siempre uno se topa con algo nuevo y hasta que lo descubre pasa mucho tiempo.
saludos.

Dejo el link de mi post anterior de cómo hacer una planilla de carpinterías.


miércoles, 27 de abril de 2016

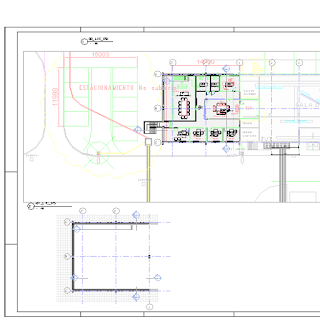

Documentar en Revit

Implementar revit es todo un desafio tanto para los propietarios de estudios de arquitectura como para los arquitectos que están a cargo del diseño y el modelo de un proyecto.
El primer escollo al que se van a  tener que enfrentar ambos es a las ansiedades y expectativas a las que Cad nos tiene acostumbrados.

 Para derribar mitos podría decir que Revit nominalmente no es más rápido que autocad, de hecho se tarda mas. El beneficio al cual las grandes marcas muchas veces no hacen mención por una cuestión de marketing es en la cantidad y calidad de la información. Y digo marketing  porque es mucho mas efectivo decir que es rápido y fácil, ocultando la realidad de que el trabajo de documentación es casi el mismo que en autocad. Lo cual conlleva a que una documentación se desdoble en dos grandes etapas. La primera que es la de modelado que coincide con la de diseño o anteproyecto y la otra gran etapa que es la de documentación coincidente con la de proyecto.
Para que la documentación sea consistente obviamente el modelo debe estar lo suficientemente acabado como para poder dar forma a los planos. Transformar todas esas vistas en planos técnicos es un trabajo arduo que no debe ser despreciado a la hora de calcular tiempos.
El trabajo de documentar se diferencia bien del de modelar ya que ahora pasamos a una etapa 2d casi exclusivamente. Los tipos de línea y el seteo fino de cada elemento es fundamental para que se genere una documentación profesional.
