Colegio Máximo- Proyecto Parte 01

Estructura metálica apoyada sobre base de hormigón. Hubo que hacerle arriostres al edificio lateralmente por su esbeltez.




Sitio de emplazamiento

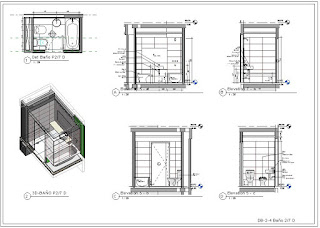

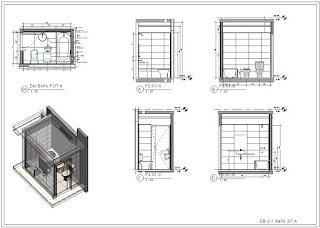

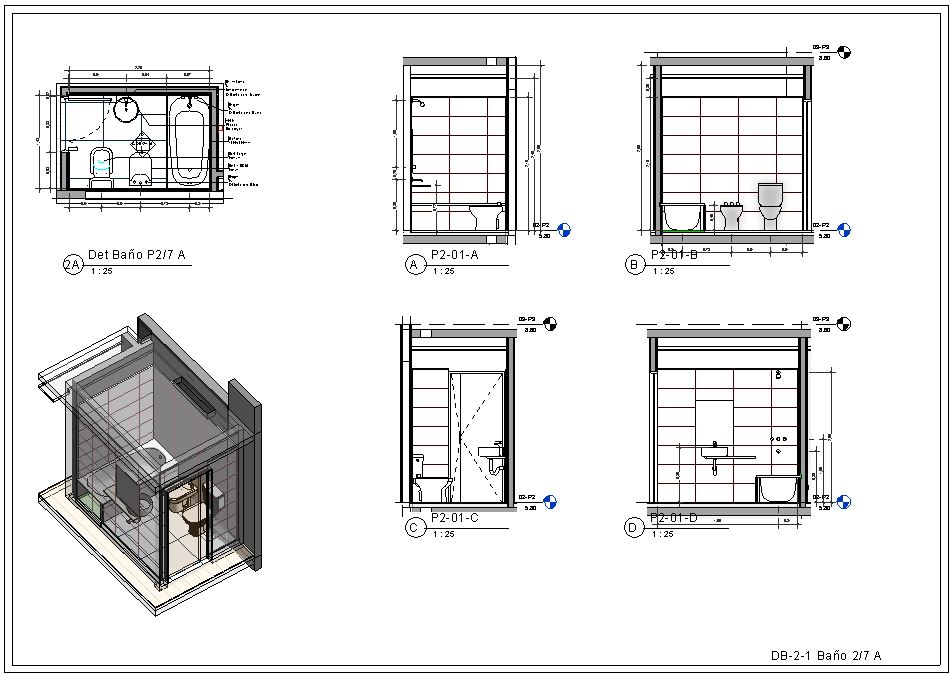

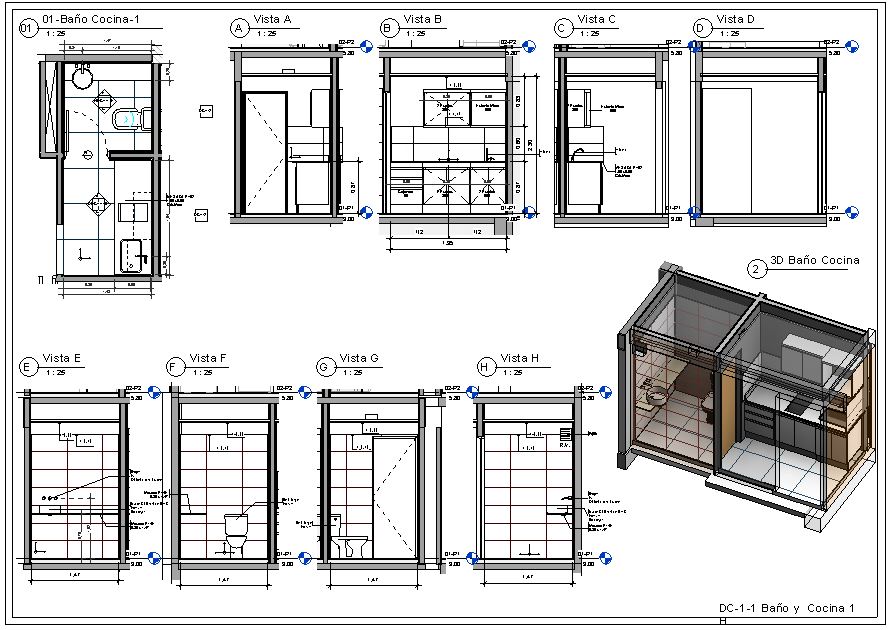

Detalles de baños y cocinas

En este post quiero mostrar un poco como voy haciendo los detalles de baños y cocinas.
 En ocasiones anteriores había agregado planillas de los elementos del baño con la foto precisa de cada uno. Ahora no lo hice porque saco una planilla general de todo el edificio. Y no me interesa tener un plano con estas planillas individuales, también porque ocupan un espacio que no tengo en los planos y A2 es ya un tamaño bastante grande y molesto para la obra. Tampoco me gustaría tener varios planos de cada local húmedo.
Estos baños y cocinas pertenecen a un edificio de propiedad horizontal, y con ello quiero mostrar cómo se mejora la documentación en revit y cómo se obtienen todas las vistas. El esfuerzo sea quizá mayor que al hacer este mismo trabajo en CAD y es porque no se aplica tanta información.
















Los elementos que considero importantes para estos detalles son: ejes de sanitarios, ejes de tomas y llaves eléctricas, modulación de muebles y arranques de los revestimientos de piso y paredes.

Las cotas obviamente son fundamentales y también las cotas de nivel, como los textos aclaratorios

viernes, 10 de agosto de 2018

Torre de 90 pisos en BIM

Torre en Miami, de 90 pisos.

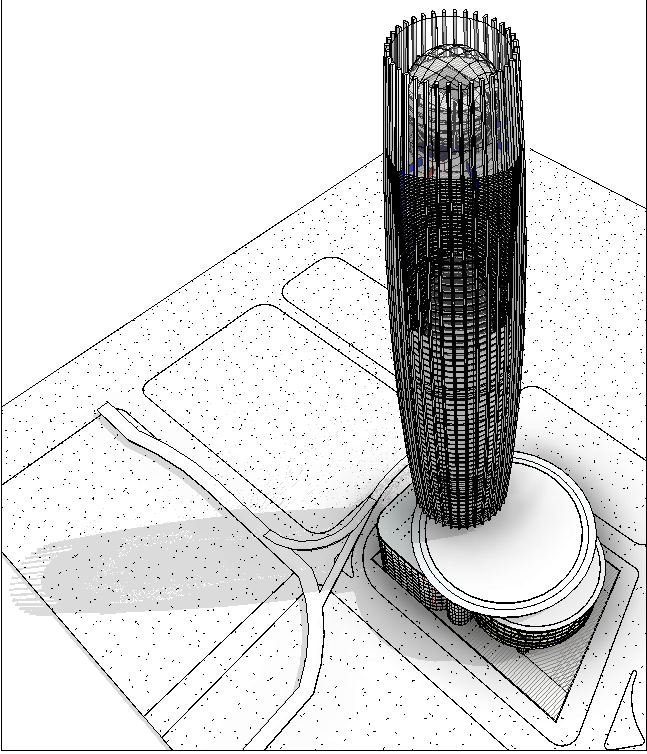

Trabajamos en la resolución volumétrica a través de masas en revit.
Hubo varios ensayos de cómo se unían las geometrías.
 Fuimos resolviendo las distintas interferencias a medida que se iba avanzando.



No es un inodoro. Este es el resultado final del basamento.

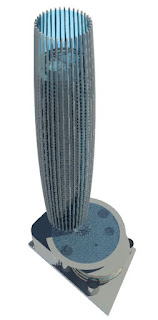

Varios renders rápidos de revit.
















 Una de las plantas.

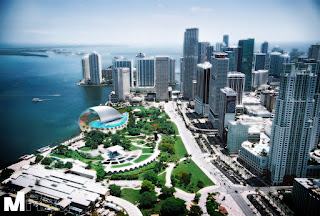

implantación.
